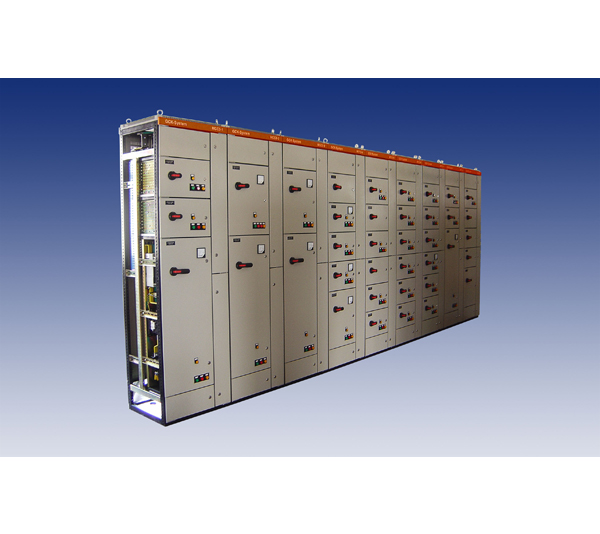

一、概述
GCK型低壓抽出式開關柜適用于三相交流50、60HZ，額定工作電壓380V，額定電流4000A及以下三相四線制及三相五線制電力系統，廣泛應用于發電廠、變電站、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，輸配電、電能轉換及電能消耗的動力配電中的PC和電動機控制中心MCC。

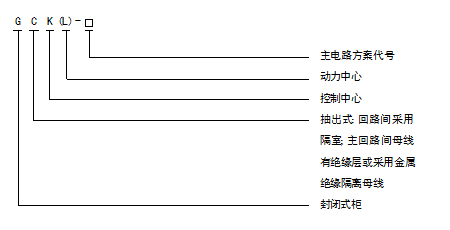

二、型號含義
.png)
三、技術數據

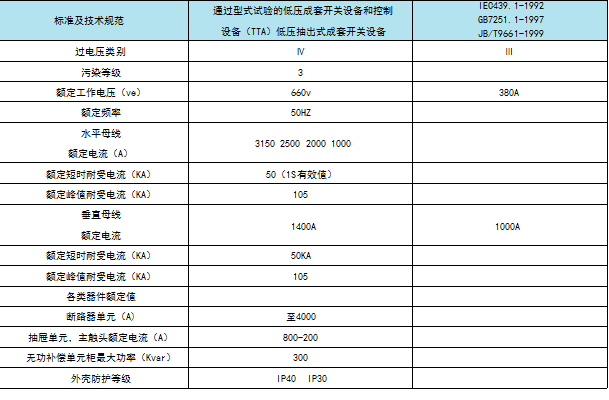

1、基本電氣參數(見表)
.png)
四、使用的環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃，并且24小時內其平均溫度不高于+35℃。
2、周圍空氣溫度為+40℃，相對溫度不超過50％，在較低的溫度時允許有較高的相對濕度，如+20℃時濕度允許90％，但應考慮到由于溫度的變化有可能會產生凝露。
3、戶內使用，使用地點的海拔高度不得超過2000M。
4、應安裝在無劇烈震動和沖擊以及不足以使電器元件受到腐蝕的場所。
五、結構特點
GCK的基本框架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過鏍釘緊固互相連接成基本柜架，再按需要加上門，擋板、隔板、抽屈、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜。
本柜結構有下列特點。
1．柜架
柜架采用C型材組裝而成，柜架零件及專用配套零件由本公司配套供貨，保證柜體的精度和質量。
a.零部件的成型尺寸，開孔尺寸，設備間隔實行模數化。(模數E＝20mm，下同)。
b.內部結構件采用鍍鋅處理。
c.柜體頂蓋為可折卸式，拿掉頂蓋可以很柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
d.外部經磷化處理；然后采用靜電環氧粉末噴涂。
e.柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修。
2.功能單元(抽屜部分)
a.功能單元：饋電單元、電動機單元、公用電源單元。
b.抽屜單元高度模數為200mm，分為1／2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A以下。
c.每臺MCC柜最多能安裝9個一單元的抽屜或18個1／2單元的抽屈。
d.隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。
e.主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。
f.功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭。
g.接地插頭使抽屈在分離試驗連接位置時，保證了保護電路的連續性。
h.功能單元隔室采用金屬隔板隔開。
i.隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母線。
j.抽屈單元采用旋轉式攤進機構，具有三位置功能，操作簡單可靠。
k.抽屜操作機構說明
抽屜推進機構(以下簡稱機構)是采用鏍旋軌跡沿定位件運動方式，實現功能單元推進和抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關試驗位置時可逆行電氣聯鎖，避免造成人身或設備事故，符臺國家和行業相關標準。本產品體積小、安裝方式靈活。性能可靠。
3.母線系統
a.垂直母線采用聚碳酸脂工程塑料外殼封閉。
b.GCK、GCL母線系統采用三相四線制、三相五線制，水平母線裝于柜頂，N線、PE線既可以裝于柜頂，也可以裝于柜下部。
c．三相水平母線采用銅母線，機械強度高、散熱性好。
六、主要技術參數
開關柜內主要元件性能參數如下：
1、框架式斷路器主要有CDW1(德力西產品)、CW1、ME（DW17）、M、F、AH等系列元件，其性能參數詳情請參考制造廠家產品樣本目錄。

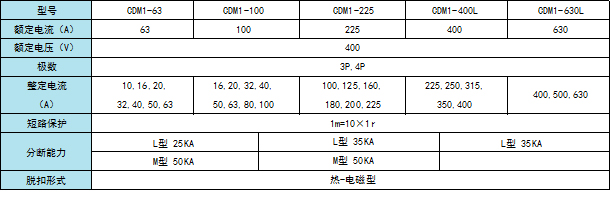

2、塑殼斷路器主要有CDM1、CM1、TG、NS、S等系列元件，以CDM1為主列舉其性能參數。
.png)

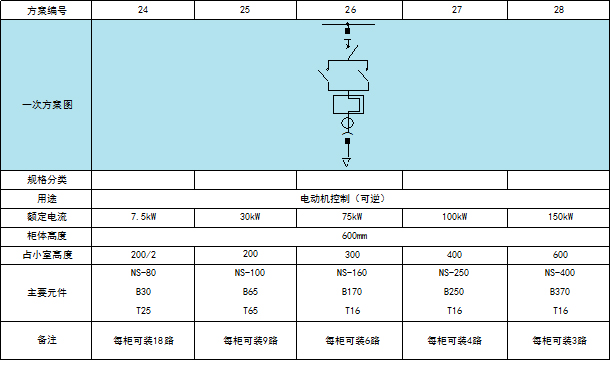

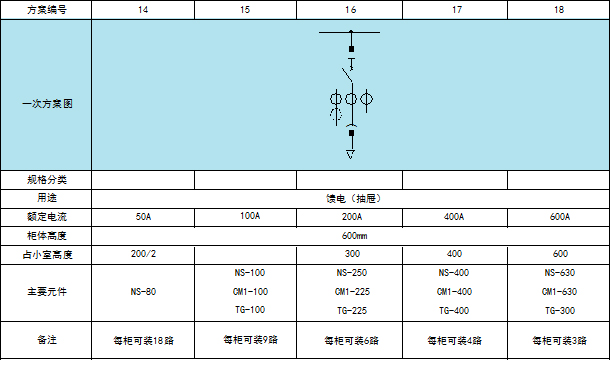

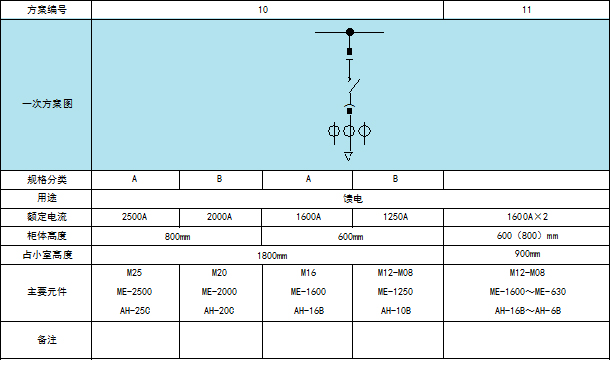

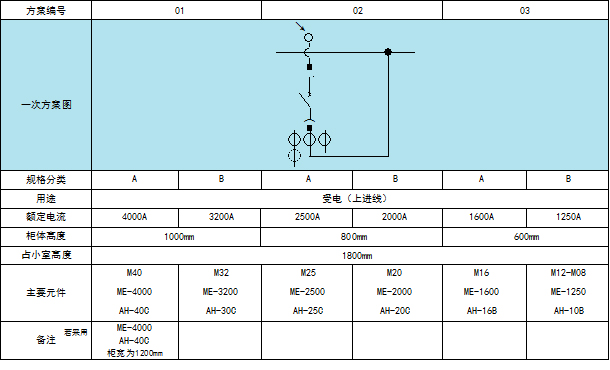

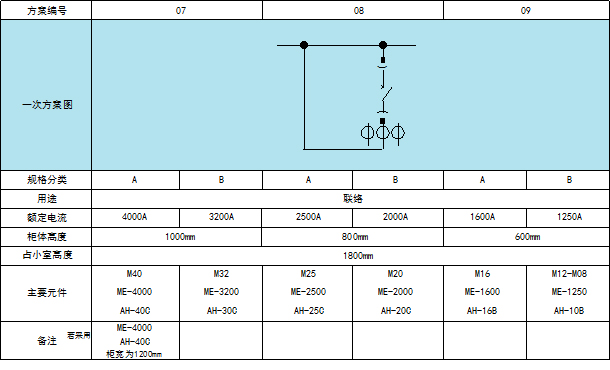

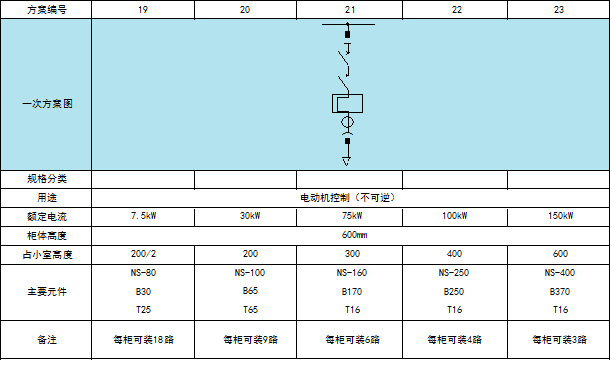

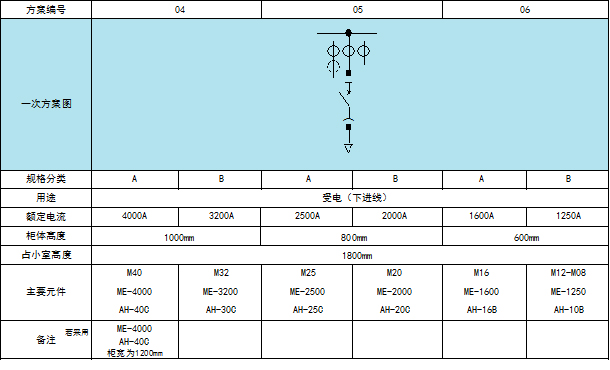

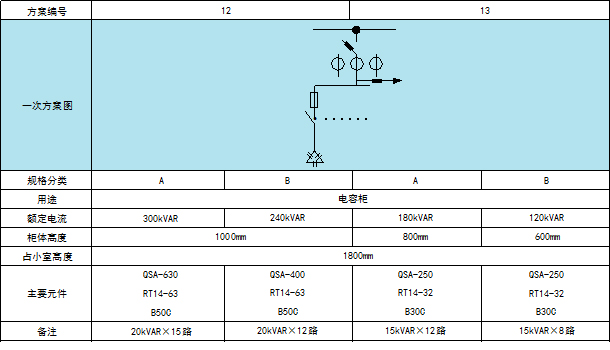

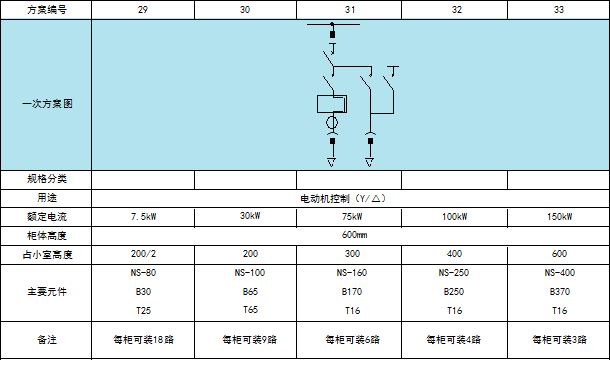

七、一次線路方案圖
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
.png)
八、外形尺寸與安裝
1、外形尺寸
.png)

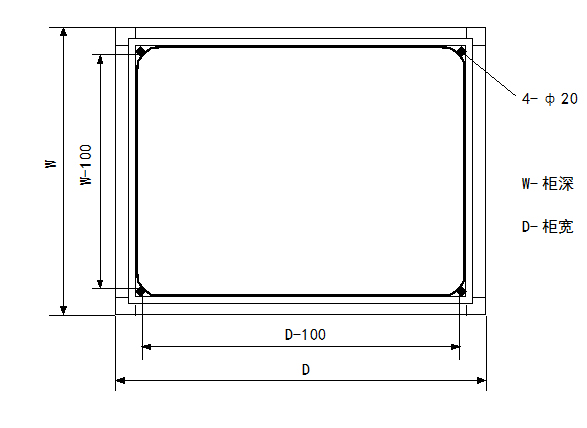

2、安裝尺寸（見附圖）
3、安裝GVK（1A）系列開關柜屬非靠墻垂直安裝，其后面為柜體出線電纜溝，為便于維護，后面距墻通常為800-1200mm，正面距離安裝見圖4.
.png)
九、方案組合示例

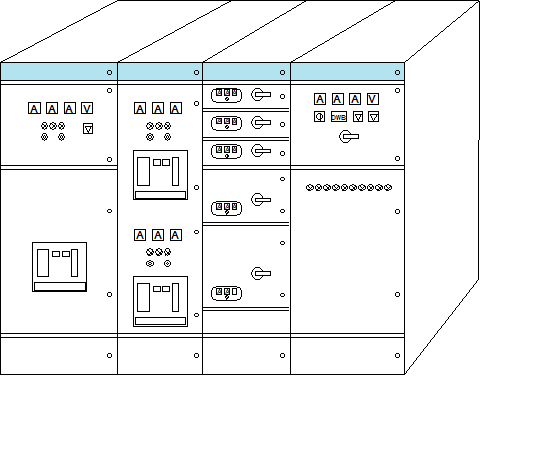

1、組合方案圖
.png)
|
