南車青島四方機車車輛股份有限公司是中國高速列車的產業化制造基地,鐵路高檔客車的主導設計制造企業,國內地鐵、輕軌車輛定點生產廠家和國家軌道交通裝備產品重要出口制造基地。隨著企業的不斷發展壯大,原供熱能力已不能滿足要求,因此改造鍋爐房工程勢在必行!
本工程為南車青島四方機車車輛股份有限公司,鍋爐房2*35T/H蒸汽鍋爐自控系統.本工程的控制系統、一次儀表、二次儀表及安裝工程由我公司作交鑰匙工程。工程中,我們采用國電智深的高可靠冗余控制器EDPF-T Plus和常規儀表(含手操器和必要的二次儀表)進行鍋爐房熱工檢測控制。對極其重要的水位點,不但采用雙室平衡容器水位計進行前后水位監視,還設立了電視監視系統,同時還用雙色水位計顯示兩臺汽爐的實時水位情況,以供司爐人員參考。這套系統具有維護方便、網絡開放性好、可擴展性強等特點。一臺HP激光打印機打印生產報表和過程數據,本系統采用聲光報警,各種參數的實時曲線、歷史曲線都能準確及時的反映出來,以便司爐工及時查詢并加以處理。為了考核燃燒經濟性,設置了含氧量測點反映風和天然氣配比情況以優化燃燒。給水控制則采用傳統的三沖量控制,在原有的PID基礎上進行了改造,過沖現象得到了顯著改善。使水位控制更穩定、更準確、更快速,保證了蒸汽品質一定程度上保護了工藝設備,避免了不必要的經濟損失,也提高了安全生產性!
現場主要設備選型包括:
一,溫度檢測儀表選用上海自儀三廠生產的WZP系列溫度一體化變送器;
二,壓力檢測儀表選用杭州永輝YH-180系列的智能變送器;
三,蒸汽流量和給水流量檢測儀表選用塔形測量方式;
四,操作儀表選用福光百特雙光柱智能操作器;
五,調節閥采用臺灣山野和上海大禹的調節閥;
整個控制系統實現了蒸汽鍋爐的給水自動控制和燃燒系統自動控制,司爐人員還可以根據實際生產需要來調節鍋爐負荷大小,從而改變鍋爐的出力達到經濟燃燒,保證正常生產。同時控制系統根據工藝要求設置了汽包低水位、高壓力極限熱工保護功能,最大程度保證鍋爐生產和操作人員的人身安全。給水系統采用母管給水,閥門分散自動調節,應用變頻/工頻多泵切換技術保證母管水壓在允許的范圍內受控,實現節電運行。
該控制系統在現場運行以來,取得了良好的經濟效益和社會效益。工業鍋爐自動化的實現,對于節能減排,減輕操作人員的勞動強度,保證鍋爐安全運行和延長使用壽命等,都具有特殊的意義?,F(xiàn)場運行效果證明,它是一套結構完善、技術先進、操作簡單、運行可靠的系統。系統交付使用后,可在控制室內通過計算機系統或常規儀表對鍋爐房生產過程進行集中監控,能實現鍋爐生產過程和系統供汽自動化。

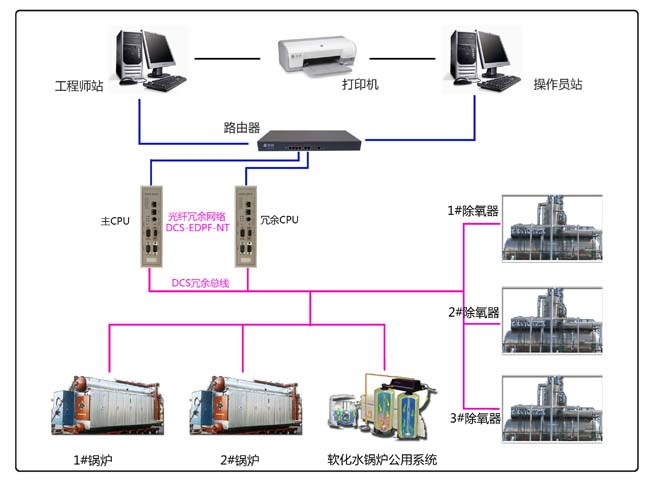

系統配置
鍋爐類型: 燃?xì)庹羝仩t
鍋爐型號: 1.25MPa飽和蒸汽
監控對象: 2×35t/h蒸汽鍋爐及除氧器
控制系統: 國電智深DCS
控制網絡: 工業以太網
DPU站: 一套
MI站: 二套 一個工程師兼歷史報表站,一個操作員站
鍋爐控制功能
1.給水泵變頻控制
2.蒸汽壓力控制
3.爐膛負壓控制
4.除氧水位控制
5.除氧溫度控制
6.除氧壓力控制
7.軟化水箱液位控制
8.汽包水位三沖量控制
鍋爐熱工保護功能
1.汽包水位低保護
2.蒸汽壓力高保護
過程累計功能
1.單臺爐蒸汽量累計
2.單臺爐給水量累計
3.各生產線蒸汽量累計
4.蒸汽量與給水量累計比值
5.天然氣流量累計
