寧夏寧東煤矸石電廠位于寧夏回族自治區銀川市所轄靈武市境內石槽村。石槽村廠址地處寧東煤炭基地鴛鴦湖礦區內，位于銀川市東南直線距離約90千米，靈武市東南直線距離約40千米處，北靠鴛鴦湖礦區，西距鴛馮公路約4千米，南臨馬家灘鎮約6千米。
為滿足電廠在沒有啟動爐汽源的情況下所必需的用汽，本工程設2臺 ( Q=20t/h，P=1.3MPa ,T=350℃ ）燃煤啟動鍋爐。為了使鍋爐安全、可靠運行 , 滿足生產要求, 降低能源消耗，我們公司憑借在鍋爐控制及節能領域的豐富經驗，對鍋爐控制系統提出整體解決方案。
.jpg)

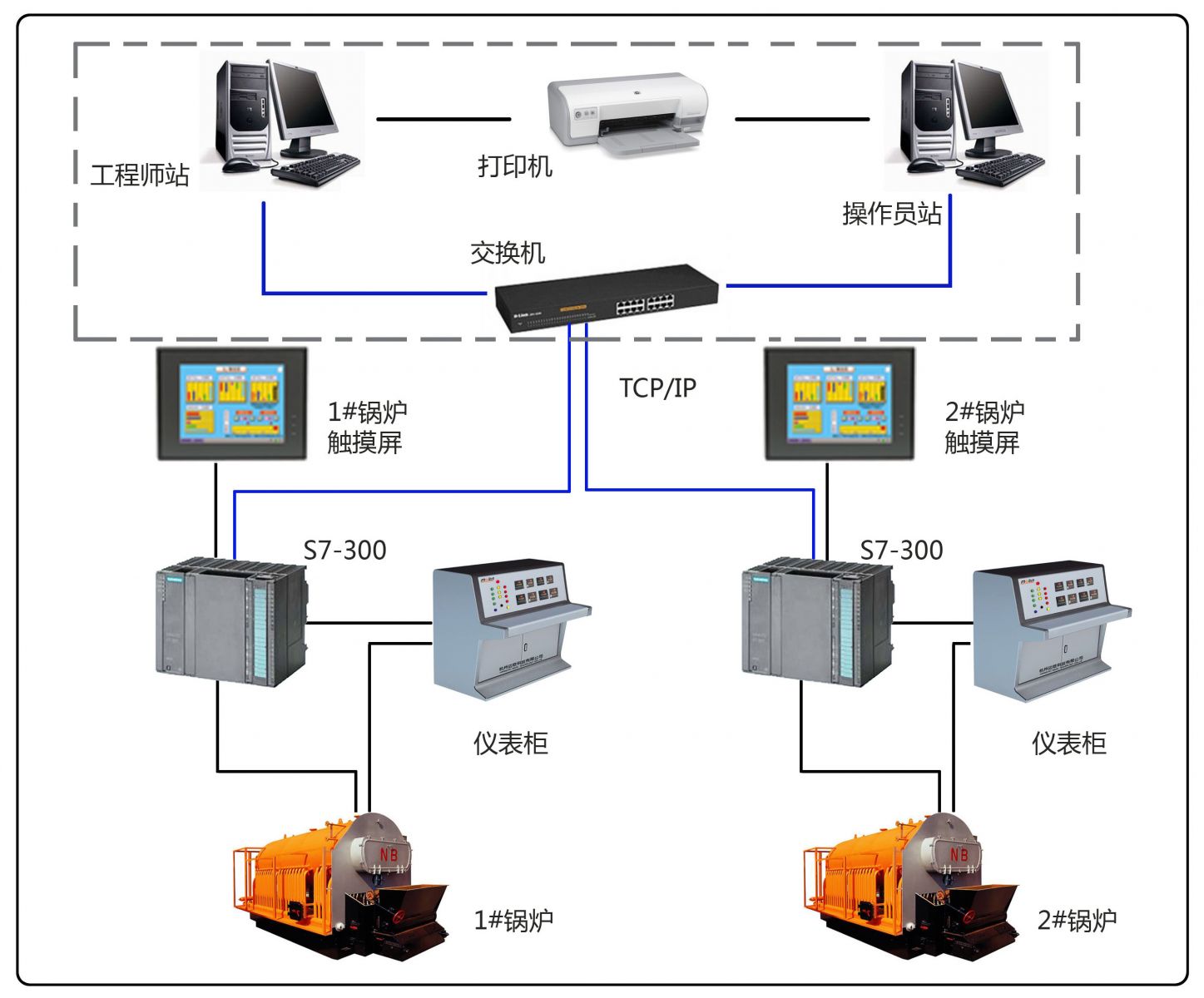

根據實際情況，結合工程人員、管理人員的交流意見，我公司采用的鍋爐房自控系統工程的總體設計思路為：工程中，我們采用西門子 S7-300 和后備儀表（含手操器和必要的二次儀表）進行鍋爐房熱工檢測控制組成，共兩套, 分別對兩臺鍋爐進行監測和控制。每一臺鍋爐的所有信息均通過單獨的PLC，在HMI 觸摸屏上進行顯示反映 , 現場人員可以直接在觸摸屏上操作，對相關信息進行處理控制等，對于一些比較重要的
數據及訊息，我們可以通過后備儀表柜進行檢測處理。這套系統具有維護方便、網絡開放性好、可擴展性強等特點,大大提高了操作人員對突發事件的控制力度，無形中避免了事故的發生。
系統配置
鍋爐類型： 燃煤啟動爐
監控對象： 20T/H燃煤啟動爐兩套及鍋爐配套輔機兩套
控制系統： 西門子S7-300
控制網絡： 工業以太網 POFIBUS總線
變頻控制： 二套
PLC控制柜： 兩套
后備儀表柜：兩套
變頻柜：兩套
鍋爐控制功能
1.汽包水位控制
2.蒸汽壓力控制
3.爐膛負壓控制
4.除氧水位控制
5.過熱蒸汽溫度控制
6.爐排轉速控制
7.除渣控制
8.除氧溫度控制
鍋爐熱工保護功能
1.汽包水位低保護
2.蒸汽壓力高保護
過程累計功能
1.單臺爐蒸汽量累計
2.單臺爐給水量累計
3.各生產線蒸汽量累計
4.蒸汽量與給水量比值累計
